Un circlip mal dimensionné peut compromettre toute une installation mécanique. Pourtant, ces petits anneaux élastiques sont souvent négligés lors de la conception d’assemblages, alors qu’ils jouent un rôle crucial dans le maintien axial des pièces sur arbres et alésages.
Choisir le bon circlip implique bien plus qu’une simple mesure de diamètre. Entre les dimensions de circlips intérieurs et extérieurs, les normes DIN à respecter, et les spécificités des circlips pour arbre ou en inox, les critères de sélection sont nombreux et techniques.
Ce guide vous accompagne pas à pas pour maîtriser les dimensions essentielles, comprendre les normes applicables et faire le choix optimal selon votre application mécanique.
Quelle est la fonction des circlips intérieurs et extérieurs ?
Le rôle essentiel des circlips en mécanique
Les circlips sont des anneaux élastiques qui jouent un rôle crucial dans la fixation et le maintien des pièces mécaniques. Ils permettent de bloquer axialement un composant sans nécessiter de soudure, de vis ou de tout autre système de fixation complexe.
Leur design simple mais efficace en fait des éléments incontournables dans de nombreux assemblages industriels, automobiles ou même domestiques.
Concrètement, un circlip s’insère dans une gorge usinée spécialement à cet effet, créant ainsi une butée mécanique qui empêche le déplacement longitudinal d’une pièce.
Cette solution de fixation est particulièrement appréciée pour sa facilité de montage et de démontage, ce qui simplifie grandement les opérations de maintenance.
Différence entre circlips pour arbre et circlips pour alésage

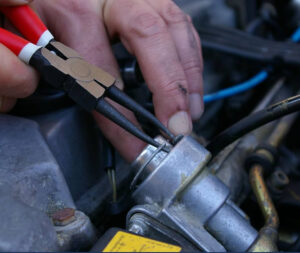

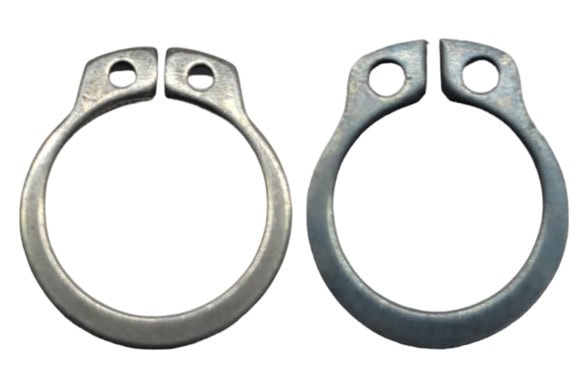

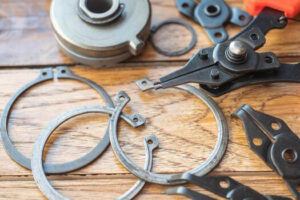

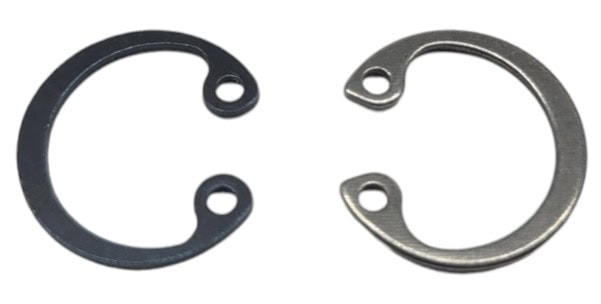

Les circlips pour arbre, également appelés circlips extérieurs, se montent sur l’extérieur d’un axe ou d’un arbre. Ils se compriment lors de l’installation pour venir se loger dans une gorge extérieure. À l’inverse, les circlips intérieurs sont conçus pour s’installer à l’intérieur d’un alésage ou d’un logement cylindrique. Ils s’expansent lors du montage pour se positionner dans leur gorge.
Cette distinction est fondamentale, car elle détermine non seulement le type de pince nécessaire pour l’installation, mais aussi les dimensions de circlips à considérer. Un circlip mal choisi pourrait soit ne pas tenir correctement, soit être impossible à installer.
Les avantages des circlips dans les assemblages mécaniques
Leur premier atout réside dans leur réversibilité : contrairement à un rivet à frapper ou une soudure, un circlip peut être retiré et remplacé facilement. Ils offrent également un gain de poids et d’espace appréciable comparé à d’autres systèmes de fixation. De plus, les circlips supportent des charges axiales importantes tout en restant économiques.
Particulièrement prisés dans les environnements corrosifs ou soumis aux intempéries, les circlips extérieurs en inox combinent résistance mécanique et durabilité. Leur polyvalence fait qu’on les retrouve aussi bien dans les boîtes de vitesses que dans les électroménagers ou les équipements agricoles.
Comprendre les dimensions des circlips pour un choix optimal
Circlips intérieurs : quelles dimensions vérifier ?
Pour bien choisir vos circlips intérieurs, trois dimensions principales sont à contrôler impérativement. Le diamètre intérieur de la gorge constitue la mesure de référence : c’est le diamètre du logement dans lequel le circlip viendra se positionner. Vient ensuite l’épaisseur du circlip, qui doit correspondre à la largeur de la gorge usinée.
La troisième dimension concerne le diamètre extérieur une fois le circlip installé. Cette mesure garantit que le circlip ne dépassera pas dans l’alésage et n’interférera pas avec d’autres composants.
Les dimensions des circlips intérieurs varient généralement de quelques millimètres à plusieurs centimètres selon les applications. N’oubliez pas de vérifier également la profondeur de la gorge, qui doit être suffisante pour accueillir l’épaisseur du circlip.
Circlips extérieurs : quelles dimensions contrôler ?
Pour les circlips extérieurs, le diamètre de l’arbre sur lequel ils seront montés représente la dimension de base. Ce diamètre nominal détermine la référence du circlip à sélectionner. L’épaisseur est tout aussi importante : elle doit s’adapter parfaitement à la gorge prévue sur l’arbre.
Les dimensions des circlips extérieurs incluent aussi le diamètre extérieur maximal, essentiel pour s’assurer qu’aucune interférence ne se produira avec le carter ou d’autres éléments environnants. Pensez également à la hauteur de la gorge et à la force d’expansion nécessaire lors du montage, car cela influence le choix de l’outillage approprié.
Quelles sont les normes des circlips ?
La norme DIN 471 pour les circlips extérieurs
La norme DIN 471 définit les spécifications standardisées pour les circlips extérieurs destinés aux arbres. Elle établit les dimensions précises, les tolérances et les caractéristiques mécaniques que doivent respecter ces composants. Cette norme circlips garantit l’interchangeabilité des pièces et la compatibilité avec les gorges usinées selon les standards industriels.
Selon cette norme, chaque diamètre d’arbre correspond à des dimensions spécifiques d’épaisseur, de diamètre extérieur et de section. Respecter la DIN 471 assure une résistance optimale et une durabilité maximale de l’assemblage.
La norme DIN 472 pour les circlips intérieurs
La norme DIN 472 est l’équivalent de la DIN 471, mais elle concerne spécifiquement les circlips intérieurs pour alésages. Elle détermine toutes les caractéristiques dimensionnelles et mécaniques nécessaires pour garantir un montage sûr et performant dans les logements cylindriques.
Cette standardisation facilite grandement le travail des concepteurs et des techniciens de maintenance, car elle permet de sélectionner rapidement le bon circlip en fonction du diamètre d’alésage sans risque d’erreur. Les tableaux normalisés indiquent précisément les cotes pour chaque référence.
La norme DIN 6799 pour les circlips à montage radial
La norme DIN 6799 définit une catégorie particulière : les circlips à montage radial, aussi appelés circlips en E ou rondelles d’arrêt. Contrairement aux circlips classiques qui nécessitent une pince spéciale, ces modèles se montent latéralement, ce qui simplifie grandement l’installation dans des espaces restreints.
Ces circlips sont particulièrement adaptés aux applications où l’accès axial est limité ou impossible. Bien que supportant généralement des charges moins importantes que les modèles DIN 471 ou 472, ils offrent une solution pratique pour de nombreux assemblages légers.
