Vous êtes-vous déjà retrouvé face à une vis qui refuse obstinément de s’adapter à son écrou, alors que les dimensions semblent pourtant identiques ? Le coupable est souvent méconnu : le pas de vis. Cette caractéristique technique, pourtant essentielle, détermine la compatibilité et la solidité de tout assemblage mécanique.
Comprendre le pas de vis métrique et le pas de vis américain devient indispensable dès lors qu’on travaille avec de la visserie, que ce soit pour un projet de bricolage ou dans un contexte industriel. Une erreur de mesure ou de choix peut compromettre la sécurité d’un montage ou entraîner des pertes de temps considérables.
Qu’est-ce que le pas de vis ?
Le pas de vis représente la distance qui sépare deux sommets consécutifs du filetage d’une vis. Concrètement, c’est l’espace parcouru par la vis lors d’un tour complet dans son écrou ou son support fileté.
Comprendre cette notion est essentiel pour tout projet de fixation, car le pas de vis détermine la compatibilité entre la vis et l’écrou, ainsi que la solidité de l’assemblage. Un pas mal adapté peut entraîner un filetage endommagé ou une tenue insuffisante de votre montage.
Il existe principalement deux systèmes de mesure du filetage : le système métrique et le système américain.
Le pas de vis métrique s’exprime en millimètres et suit les normes ISO. Par exemple, une vis M8 avec un pas standard de 1,25 mm signifie que chaque tour de vis avance de 1,25 mm dans le matériau.
Le pas de vis américain, quant à lui, utilise le système impérial et s’exprime en nombre de filets par pouce (TPI – Threads Per Inch). Plus le nombre de filets par pouce est élevé, plus le pas est fin.
Attention à ne pas mélanger ces deux systèmes : une vis métrique ne peut pas être utilisée avec un écrou américain, même si les dimensions semblent proches.
En France et en Europe, le système métrique reste largement privilégié pour les applications industrielles et domestiques. On rencontre des vis à pas américain surtout dans l’importation de matériel ou sur des équipements d’origine nord-américaine.
Les différents types de pas de vis

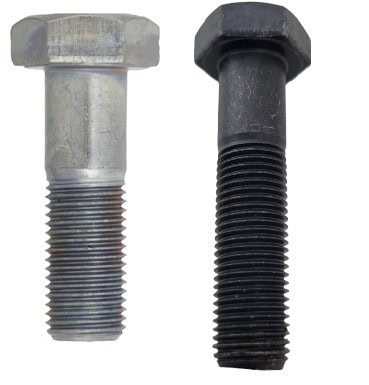

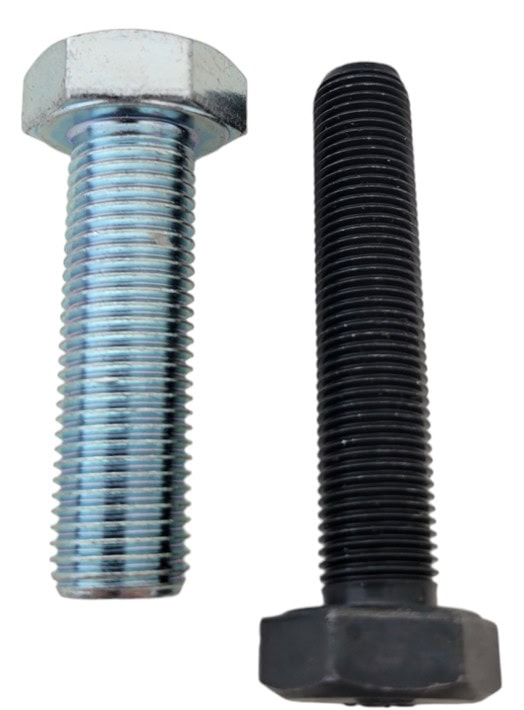

Le pas de vis fin pour les montages de précision
Le pas fin se caractérise par des filets plus rapprochés. Pour une même dimension de vis, le pas fin offre une surface de contact plus importante entre la vis et l’écrou, ce qui améliore la résistance mécanique de l’assemblage.
Chaque tour de vis à pas fin provoque un déplacement minimal, permettant des ajustements très précis. Le pas fin présente aussi l’avantage de mieux résister au desserrage spontané causé par les vibrations, grâce à l’angle de filetage plus faible qui crée une meilleure résistance au mouvement.
Le pas de vis gros pour les assemblages généraux
À l’inverse, le pas gros possède des filets plus espacés. C’est le type de filetage le plus courant et le plus répandu dans la visserie standard. Il permet un vissage et un dévissage rapides, ce qui facilite grandement les opérations de montage et démontage fréquents.
Le pas gros est moins sensible aux impuretés et aux petits défauts de filetage. Cette robustesse le rend idéal lorsque les conditions de montage ne sont pas optimales. Il supporte également mieux les contraintes de traction et convient parfaitement aux assemblages dans des matériaux tendres comme le bois ou certains plastiques.
Comment mesurer le pas de vis ?
Les outils indispensables : peigne à filet et pied à coulisse
Pour mesurer correctement un pas de vis, vous aurez besoin de quelques outils simples mais précis. Le peigne à filet (aussi appelé jauge de filetage) est l’instrument le plus pratique. Il s’agit d’un ensemble de lames graduées que l’on applique sur le filetage de la vis pour identifier son pas par comparaison.
Le pied à coulisse est également très utile, notamment pour mesurer le diamètre de la vis th, vis à bois et, avec un peu de pratique, pour calculer le pas en mesurant la distance entre plusieurs filets. Un simple double décimètre peut aussi dépanner pour une mesure approximative sur plusieurs tours de filetage.
Méthode de mesure du pas de vis métrique
La méthode la plus simple consiste à utiliser le peigne à filet : placez différentes lames du peigne contre le filetage jusqu’à trouver celle qui s’emboîte parfaitement sans jeu. La valeur indiquée sur la lame correspond au pas de votre vis.
Si vous n’avez pas de peigne à filet sous la main, vous pouvez mesurer manuellement en comptant le nombre de filets sur une longueur donnée.
Par exemple, mesurez 20 mm le long de la vis et comptez le nombre de sommets de filets. Divisez ensuite 20 par ce nombre pour obtenir le pas. Si vous comptez 16 filets sur 20 mm, le pas est de 1,25 mm (20 ÷ 16 = 1,25).
Une autre technique consiste à visser complètement la vis métrique dans un écrou, marquer la position, faire exactement 10 tours, puis mesurer la distance parcourue avec un pied à coulisse. Divisez cette distance par 10 pour obtenir le pas précis.

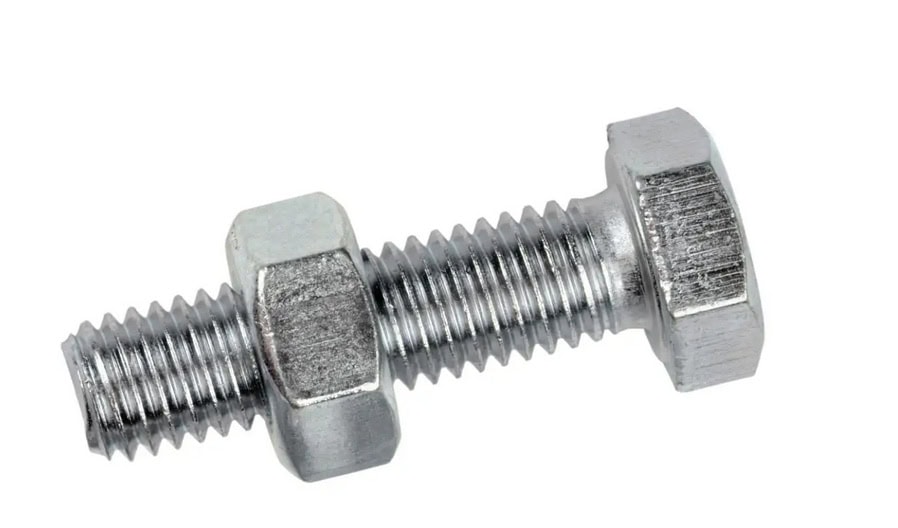

L’importance de la compatibilité avec l’écrou
Mesurer le pas de vis n’a de sens que si vous veillez à la compatibilité totale entre la vis et l’écrou ou le trou taraudé. Un écart même minime peut endommager le filetage et compromettre la solidité de l’assemblage.
Avant tout montage, vérifiez toujours que la vis se visse à la main sans forcer sur les premiers tours. Si vous devez forcer dès le début, c’est probablement que le pas ne correspond pas. Un forçage peut déformer les filets et rendre l’assemblage inutilisable.
Dans le doute, n’hésitez pas à tester la compatibilité avec un écrou de référence dont vous connaissez les caractéristiques. Cette précaution simple peut vous éviter bien des déconvenues sur un chantier ou lors d’une réparation.
| Diamètre | Pas standard (gros) | Pas fin | Usage courant |
|---|---|---|---|
| ✅ M3 | ✅ 0,5 mm | ❌ | ✅ Electronique, petite mécanique |
| ✅ M4 | ✅ 0,7 mm | ❌ | ✅ Electronique, petite mécanique |
| ✅ M5 | ✅ 0,8 mm | ❌ | ✅ Assemblages légers |
| ✅ M6 | ✅ 1,0 mm | ✅ 0,75 mm | ✅ Bricolage, assemblages courants |
| ✅ M8 | ✅ 1,25 mm | ✅ 1,00 mm | ✅ Bricolage, industrie légère |
| ✅ M10 | ✅ 1,5 mm | ✅ 1,0 mm/ 1,25 mm | ✅ Construction, machines |
| ✅ M12 | ✅ 1,75 mm | ✅ 1,25 mm/ 1,5 mm | ✅ Construction, industrie |
| ✅ M14 | ✅ 2,0 mm | ✅ 1,5 mm | ✅ Industrie lourde |
| ✅ M16 | ✅ 2,0 mm | ✅ 1,5 mm | ✅ Industrie lourde, génie civil |
| ✅ M20 | ✅ 2,5 mm | ✅ 1,5mm/ 2,0 mm | ✅ Génie civil, structures |
Comment choisir le bon pas de vis selon l’usage ?
Assemblages mécaniques courants et vissage rapide
Pour les assemblages standards qui ne nécessitent pas de contraintes particulières, le pas gros reste le choix le plus judicieux. Il permet un montage rapide et convient parfaitement aux projets de menuiserie, de construction de meubles ou de fixations murales classiques.
Dans ces applications, la vitesse de mise en œuvre compte souvent autant que la solidité finale. Le pas gros facilite également le démontage ultérieur, ce qui est appréciable pour les meubles en kit ou les installations temporaires.
Assemblages soumis à vibrations : privilégier le pas fin
Les environnements soumis à des vibrations constantes, comme les machines industrielles, les véhicules ou les équipements électroménagers, nécessitent une attention particulière. Dans ces conditions, le desserrage spontané des vis constitue un risque réel.
Le pas fin offre une bien meilleure résistance au desserrage vibratoire grâce à l’angle plus faible de son filetage. L’effort nécessaire pour dévisser la vis est plus important, ce qui maintient l’assemblage serré même en présence de vibrations.
Pour renforcer encore la sécurité, vous pouvez combiner un pas fin avec des systèmes de freinage comme des écrous freins, du frein-filet ou des rondelles frein. Cette combinaison garantit une tenue optimale dans le temps.
Montages de précision et milieux corrosifs
Les applications de haute précision, qu’il s’agisse d’optique, d’instrumentation scientifique ou de mécanique fine, exigent systématiquement un pas fin. La finesse du réglage possible avec ce type de filetage est irremplaçable pour obtenir des ajustements au centième de millimètre.
Dans les milieux corrosifs ou agressifs (environnements marins, industries chimiques, installations extérieures), le choix du matériau prime, mais le pas de vis joue aussi son rôle. Grâce à sa surface de contact plus importante et sa densité de filetage, l’utilisation d’une vis en inox à pas fin est conseillée, car elle offre une meilleure résistance à la corrosion.
Contactez-nous
Ideavis, votre spécialiste de la visserie et fixation en ligne
Choisir le bon pas de vis devient simple quand vous êtes accompagné par des professionnels. Ideavis est spécialiste de la visserie, la boulonnerie, la fixation, l’ancrage et l’outillage en ligne. Nous comprenons que chaque projet a ses spécificités et nécessite des solutions de fixation adaptées.
L’objectif de notre quincaillerie en ligne est de fournir des solutions de fixation de haute qualité à nos clients. Que vous cherchiez des vis à pas métrique standard, des fixations à pas fin pour des applications spécifiques, ou des conseils pour votre projet, notre équipe est là pour vous guider. Nous nous engageons à répondre rapidement à vos demandes et à offrir une livraison rapide partout en France !
Le pas de vis est bien plus qu’un simple détail technique : c’est un paramètre fondamental qui conditionne la compatibilité, la solidité et la durabilité de tout assemblage. Qu’il s’agisse du système métrique, exprimé en millimètres selon les normes ISO, ou du système américain mesuré en filets par pouce (TPI), comprendre ces deux normes permet d’éviter des erreurs coûteuses.
Entre pas fin et pas gros, le choix dépend avant tout de l’usage : le pas gros convient aux assemblages courants et au vissage rapide, tandis que le pas fin s’impose dans les environnements soumis aux vibrations ou pour les montages de haute précision.
Ideavis, vous conseille sur le pas de vis le plus adapté à votre projet. Ainsi, vous aborderez vos travaux avec confiance et la visserie adéquate.
Toutes vos questions sur le pas de vis
Comment savoir si ma vis est à pas gros ou à pas fin ?
Le moyen le plus simple est de mesurer la distance entre deux filets avec un réglet ou un pied à coulisse. Si vous n’avez pas d’outil de précision, alignez votre vis avec une vis standard du même diamètre que vous avez en stock. Si les filets ne s’emboîtent pas parfaitement l’un dans l’autre, il y a de fortes chances que vous soyez face à un pas fin.
Est-ce qu'un pas fin est plus solide qu'un pas gros ?
Oui et non. Le pas fin est plus résistant à la rupture de la tige, car le noyau de la vis est plus épais (les filets creusent moins profondément). En revanche, le pas gros est plus résistant à l’arrachement des filets dans les matériaux tendres (comme la fonte ou l’aluminium) car il offre une prise plus profonde.
Comment mesurer un pas de vis sans peigne à filets ?
Comptez 10 filets sur votre vis, mesurez la distance totale entre le premier et le dixième en millimètres, puis divisez par 10.
Exemple : Si vous mesurez 15 mm pour 10 filets sur une vis de 10 mm de diamètre, votre pas est de 1,5 mm (Pas Gros).
Est-ce que le pas de vis est à gauche ou à droite ?
Dans la majorité des cas, le pas de vis est à droite. Cela signifie que vous devez tourner la vis dans le sens des aiguilles d’une montre (vers la droite) pour la serrer, et dans le sens inverse pour la desserrer. C’est la norme standard mondiale pour la visserie.
Il existe des vis avec un pas à gauche (ou pas inversé) qui se serrent en tournant vers la gauche. On les utilise exclusivement sur des pièces en rotation pour éviter que la vis ne se desserre d’elle-même avec le mouvement.
On les trouve sur les pédales gauches de vélo, les lames de tondeuses, les bouteilles de gaz ou certains axes de machines circulaires.
Pour les reconnaitre, il faut regarder la tête, si elle est marquée d’un petit trait ou d’une encoche, mais le plus simple est de tester doucement : si la vis semble se desserrer alors que vous tournez vers la gauche, c’est un pas standard !
